La integración de elevadores de vehículos en construcciones residenciales o comerciales no deja margen de error. Las desviaciones menores en la construcción del pozo provocan retrasos en el proyecto, retrabajos estructurales extensos y garantías de equipos anuladas. Se produce una desconexión frecuente entre la intención arquitectónica, las realidades de la ingeniería estructural y las estrictas tolerancias requeridas por los fabricantes de elevadores de vehículos. Cuando el hormigón se vierte fuera de plomada o se calculan mal las profundidades del foso, las modificaciones resultantes comprometen los plazos del proyecto y la integridad estructural. Abordar estos desafíos requiere un enfoque sistemático para coordinar los sistemas del hueco del ascensor, el foso, la sala de máquinas y el MEP. Una coordinación adecuada garantiza una instalación perfecta, un estricto cumplimiento de los códigos y una seguridad operativa a largo plazo para los sistemas de transporte de vehículos de alta capacidad. Debe alinear sus equipos estructurales y mecánicos con anticipación para evitar arrancar el concreto recién vertido. Un servicio pesado elevador de automóviles de exige enormes capacidades de carga estructural, tolerancias dimensionales precisas y una coordinación compleja entre múltiples disciplinas de construcción.
La tolerancia es absoluta: los huecos de los ascensores de automóviles requieren tolerancias de plomada estrictas (a menudo dentro de 1 pulgada en toda la elevación); Las prácticas estándar de mampostería o concreto deben elevarse para cumplir con estas especificaciones.
La integridad del pozo dicta el éxito: la profundidad adecuada del pozo, la capacidad de carga estructural para el impacto de vehículos y una impermeabilización rigurosa son requisitos previos no negociables antes de la instalación del equipo.
Clasificación contra incendios y seguridad humana: las paredes del hueco del ascensor deben cumplir estrictas clasificaciones de resistencia al fuego (normalmente de 1 a 2 horas), lo que requiere una selección precisa de materiales y sellado de juntas.
Los enfrentamientos con MEP son costosos: la coordinación proactiva de desconexiones eléctricas dedicadas, ventilación de huecos de ascensor y sistemas de extinción de incendios previene fallas de cumplimiento en las últimas etapas.
Alineación de proveedores: Finalizar el modelo específico de ascensor para automóviles en las primeras etapas de la fase de diseño es fundamental, ya que los sistemas hidráulicos, de tracción y MRL (sin sala de máquinas) dictan requisitos estructurales y tamaños de hueco muy diferentes.
Tabla de contenido
Definir un hueco listo significa establecer criterios de éxito no negociables antes de que el contratista del ascensor llegue al lugar. Necesita paredes perfectamente aplomadas desde el piso del foso hasta el techo. El concreto debe estar completamente curado, alcanzando típicamente un mínimo de 4000 PSI después de 28 días. La fosa debe estar completamente seca, sin mostrar signos de intrusión de agua subterránea o acción capilar. Debe verificar los espacios libres dimensionales para tener en cuenta cada elemento estructural empotrado, soporte de riel y marco de puerta. Si no se cumplen estas especificaciones exactas, se producirá una desalineación del riel guía. Esto provoca un desgaste excesivo de los componentes mecánicos y una calidad de marcha brusca que daña las sensibles suspensiones del vehículo. Los equipos de campo deben utilizar niveles láser y estaciones totales para verificar estas dimensiones, ya que las cintas métricas introducen márgenes de error inaceptables en caídas verticales largas.
Una ejecución exitosa exige un flujo de trabajo rígido entre el arquitecto, el ingeniero estructural, el contratista general y el fabricante del ascensor. Esta alineación debe comenzar durante la fase de diseño esquemático. El arquitecto determina la distribución espacial y las elevaciones del rellano. El ingeniero estructural calcula las trayectorias de carga para impactos dinámicos de vehículos y las capacidades de las vigas de elevación. El contratista general actúa como eje central, garantizando que todos los sectores ejecuten los planes con cero desviaciones. Debe finalizar y distribuir los planos de taller aprobados por el fabricante del elevador antes de verter un solo metro de concreto o colocar un solo bloque de mampostería. Proceder sin estos planos aprobados garantiza conflictos estructurales y una demolición costosa.
El flujo de trabajo de aprobación del plano de taller debe seguir una secuencia estricta:
Revisión arquitectónica de dimensiones espaciales, aperturas de puertas y elevaciones de rellanos.
Verificación de ingeniería estructural de las ubicaciones de inserción de los soportes de los rieles guía, capacidades de carga del piso del foso y especificaciones de las vigas de elevación aéreas.
Coordinación del MEP para la colocación de desconexiones eléctricas, enrutamiento de ventilación del hueco del ascensor e integración de extinción de incendios.
Aprobación del contratista general sobre la secuencia de construcción, el acceso al sitio para equipos de elevación y áreas de preparación para los componentes del ascensor.
Calcular el ancho y la profundidad exactos del hueco del ascensor requiere una metodología que va mucho más allá de medir la plataforma del vehículo. La huella del eje debe acomodar rieles guía de alta resistencia, contrapesos, cilindros hidráulicos y equipos operativos de puertas complejos. Los ingenieros deben tener en cuenta los espacios libres entre la cabina y las paredes del hueco del ascensor. Los códigos de seguridad rigen estrictamente estos espacios para evitar riesgos de corte. Además, el eje debe proporcionar espacio adecuado para que el personal de mantenimiento acceda a los componentes mecánicos de forma segura. Las tolerancias de plomada dictan que las dimensiones interiores claras deben mantenerse durante todo el ascenso vertical. Un eje que se estrecha hacia adentro incluso media pulgada en el piso superior puede hacer imposible toda la instalación. Terminará picando el concreto terminado o modificando el marco de la cabina en el sitio, lo cual destruye los cronogramas del proyecto.

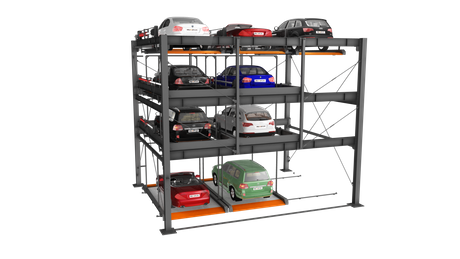

La selección del modelo de elevador de vehículos específico al principio de la fase de diseño evita rediseños estructurales más adelante en el proyecto. El tamaño, los requisitos de carga dinámica y la frecuencia de uso varían drásticamente según la aplicación. Los elevadores de vehículos residenciales personalizados a menudo priorizan la estética y los diseños que ahorran espacio. A veces utilizan plataformas en voladizo que colocan inmensas cargas excéntricas en una sola pared estructural. Por el contrario, los montacargas comerciales estandarizados utilizados en concesionarios de gran volumen o en estacionamientos automatizados requieren configuraciones masivas de cuatro postes, fosos más profundos y sistemas de tracción de alta resistencia. La elección del equipo determina el refuerzo de hormigón requerido, la profundidad del foso y el espacio libre superior. Esto elimina las conjeturas del proceso de ingeniería estructural y permite al contratista de hormigón construir encofrados precisos.

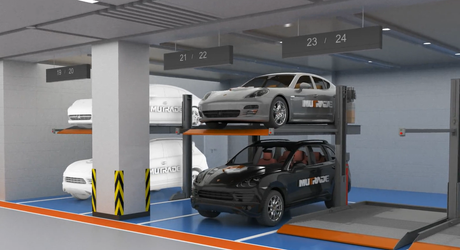

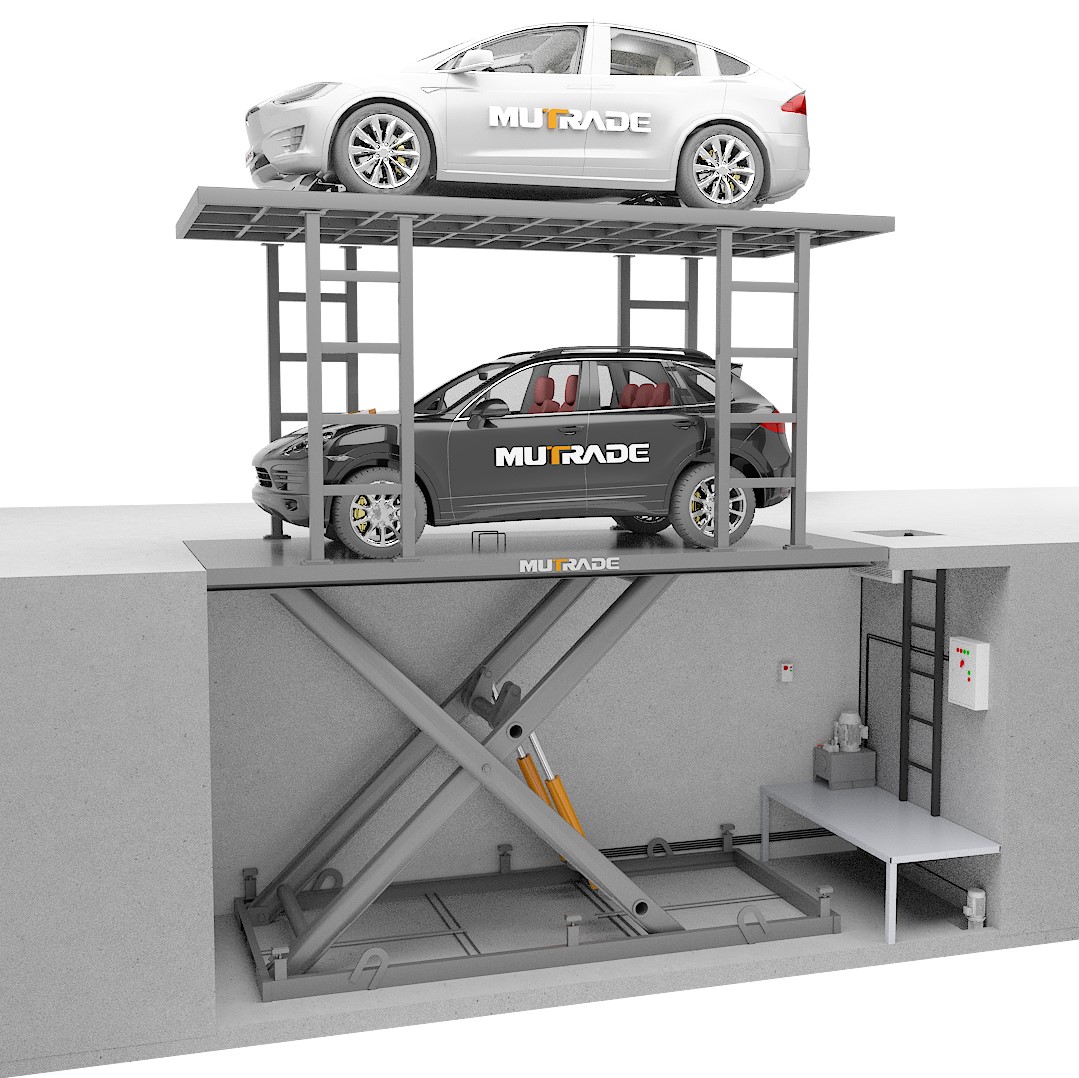

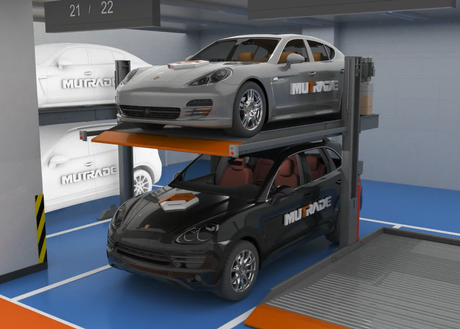

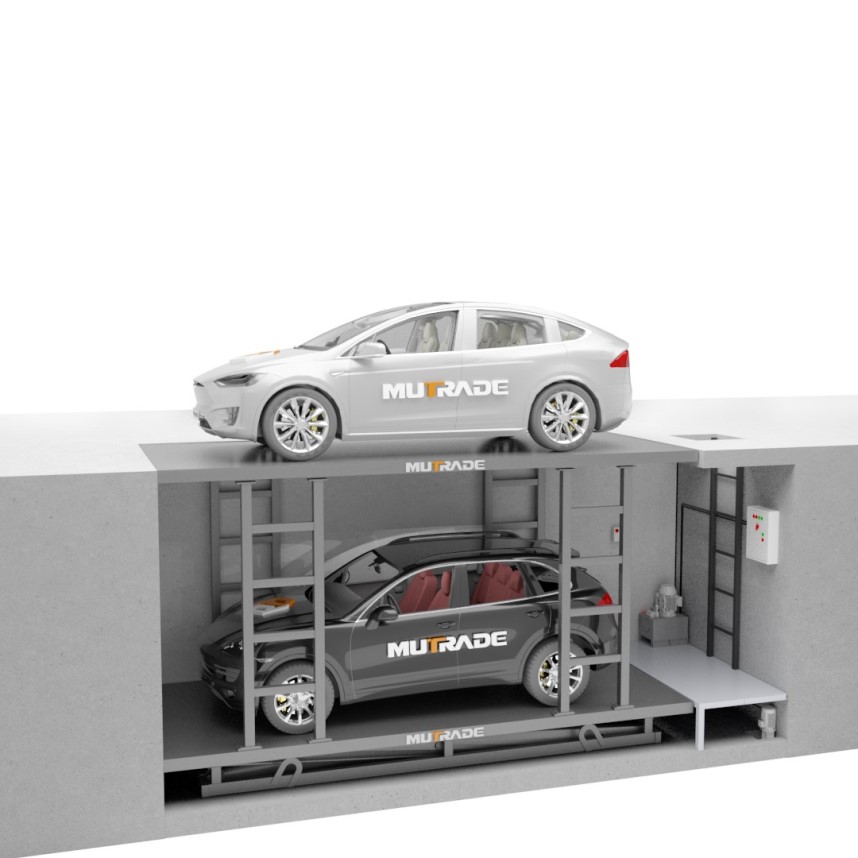

El foso del ascensor sirve como anclaje estructural para todo el sistema. Los requisitos de ingeniería para el suelo del foso son estrictos. Dictan especificaciones de profundidad específicas que se adaptan a los topes de seguridad, los cilindros hidráulicos y el marco estructural de la plataforma cuando descansa en el rellano más bajo. La base debe estar perfectamente nivelada para asegurar una distribución uniforme de la carga. Más importante aún, el piso del pozo y los cimientos circundantes deben soportar cargas de impacto dinámicas masivas. Cuando un vehículo pesado sube a la plataforma del ascensor, la transferencia repentina de peso crea una carga de choque. Esta carga viaja directamente a través de los rieles guía y los amortiguadores hacia el piso del foso. Los ingenieros estructurales deben detallar el refuerzo de barras de refuerzo pesadas, a menudo utilizando barras de refuerzo #6 u #8 en espacios reducidos, para evitar que el concreto se agriete o los cimientos se asienten bajo estas tensiones dinámicas repetidas. La capacidad de carga del suelo debe verificarse mediante pruebas geotécnicas antes de verter los cimientos.
La intrusión de agua subterránea presenta un grave riesgo de implementación para la construcción de pozos. Un pozo inundado destruye sensores eléctricos, corroe los amortiguadores de seguridad y contamina el fluido hidráulico. Esto conduce a un fallo total del sistema y a enormes facturas de reparación. Una impermeabilización rigurosa es un requisito innegociable. Los equipos de construcción deben utilizar estrategias integrales de impermeabilización. Necesita aplicar membranas exteriores en las paredes de los cimientos antes de rellenar. Debe instalar protectores de agua físicos en todas las juntas frías entre el piso del pozo y las paredes. Los tratamientos impermeabilizantes cristalinos para interiores que penetran la matriz del hormigón proporcionan una última línea de defensa. Las bombas de sumidero a menudo son requeridas por código. Debe coordinar su ubicación cuidadosamente para evitar interferir con el equipo del ascensor. Deben estar equipados con separadores de aceite para evitar que el fluido hidráulico se descargue en los sistemas de alcantarillado municipal.
Las paredes de la caja del ascensor perfectamente aplomadas y cuadradas son el requisito previo para un viaje en ascensor suave y sin vibraciones. Los rieles guía deben instalarse con precisión láser. Si las paredes estructurales se ondulan, se arquean o se inclinan, los rieles requerirán calzas excesivas. Los rieles con demasiadas cuñas carecen de rigidez estructural, lo que hace que la cabina se balancee durante el viaje. Esta desalineación genera una tensión inmensa en las zapatas guía y los rodillos, lo que provoca fallas mecánicas prematuras. Los contratistas generales deben aplicar un estricto control de calidad. Utilice plomadas láser y mediciones continuas para garantizar que las paredes del eje permanezcan dentro de las tolerancias especificadas por el fabricante. Esto suele ser menos de una pulgada de desviación sobre una elevación vertical de quince metros. Cualquier desconchado o formación de panal del concreto debe repararse con lechada estructural de alta resistencia antes de instalar los soportes del riel.
La selección de materiales para las paredes de la caja del ascensor impacta directamente tanto en la integridad estructural como en la seguridad humana. La construcción generalmente involucra unidades de mampostería de concreto (CMU) o concreto vertido in situ. La construcción de CMU requiere celdas completamente inyectadas y una ubicación precisa de puntos de unión estructurales para los soportes del riel guía de alta resistencia. La mezcla de mortero debe cumplir estrictos requisitos de resistencia a la compresión y las vigas de unión deben instalarse a intervalos específicos. El hormigón vertido in situ ofrece una resistencia superior y superficies de pared más suaves, pero requiere un encofrado meticuloso para mantener las tolerancias de plomada. Independientemente del material, los códigos de construcción exigen estrictamente ensamblajes de paredes resistentes al fuego de 1 o 2 horas. Esto evita que el hueco del ascensor actúe como chimenea durante un incendio en el edificio. Todas las penetraciones para sistemas MEP deben sellarse con materiales ignífugos intumescentes aprobados para mantener esta clasificación.
Comparación de materiales del hueco del ascensor
Método de construcción | Capacidad de carga | Control de plomada | Resistencia al fuego | Velocidad de instalación |
|---|---|---|---|---|
Concreto vertido in situ | Extremadamente alto | Requiere encofrado rígido | Alcanza fácilmente la calificación de 2 horas | Tiempo de curado más lento |
Unidad de Mampostería de Concreto (CMU) | Alto (completamente inyectado) | Propenso a abultamiento del mortero | Logra una calificación de 2 horas | Colocación de bloques más rápida |
La parte superior del hueco del ascensor requiere tanta atención de ingeniería como el foso. El espacio de refugio elevado exigido por el código garantiza que el personal de mantenimiento que trabaja en la parte superior de la cabina del ascensor no quede aplastado contra el techo si el ascensor se excede en su rellano superior. Este espacio libre viene dictado por la velocidad del ascensor y la altura de la cabina del vehículo. Además, los ingenieros estructurales deben diseñar y especificar una viga de elevación nominal en el centro superior absoluto del eje. Esta viga de acero, normalmente con un perfil en forma de S o de W, es obligatoria para el izado inicial de la cabina, la plataforma y la maquinaria del ascensor pesado durante la instalación. Sigue siendo un elemento permanente para futuros mantenimientos, reemplazos de motores o cambios de cables. La viga debe estar diseñada para soportar el componente individual más pesado del sistema de ascensor, más un factor de seguridad, y debe encajarse de forma segura en las paredes estructurales.
Los elevadores de vehículos de alta capacidad consumen una cantidad considerable de corriente eléctrica. Requieren fuentes de alimentación dedicadas que deben coordinarse mucho antes de colgar los paneles de yeso. Los ingenieros deben especificar el voltaje, la fase y el amperaje correctos para el motor de accionamiento principal. Esto a menudo requiere una fuente de alimentación trifásica de 480 V de alta resistencia con conductores de cobre de gran tamaño para evitar caídas de voltaje durante levantamientos pesados. La coordinación es obligatoria para la colocación de desconexiones de línea principal. Debe ubicarlos en la sala de máquinas del ascensor adyacente al lado de la puerta para acceso de emergencia inmediato. Los desconectadores deben contar con gabinetes de alta resistencia con clasificación NEMA. Además, se requieren circuitos dedicados separados para la iluminación de la cabina, los operadores de puertas y los receptáculos de conveniencia de la sala de máquinas. No aislar estos circuitos de acuerdo con el artículo 620 del Código Eléctrico Nacional (NEC) resultará en inspecciones estatales fallidas y retrasos en el proyecto.
Los huecos de los ascensores y las salas de máquinas generan una cantidad importante de calor y requieren un control climático estricto para funcionar de forma segura. Los códigos de construcción frecuentemente exigen ventilación en la parte superior del pozo para expulsar el humo y los gases calientes en caso de incendio. Esto evita que el pozo presurice y fuerce el humo hacia los pisos ocupados. Estos respiraderos suelen estar conectados al sistema de alarma contra incendios del edificio mediante compuertas motorizadas. Permanecen cerrados para lograr eficiencia energética y se abren automáticamente al detectar humo. En la sala de máquinas, el control de la temperatura es vital. Los sistemas hidráulicos son particularmente sensibles a las fluctuaciones de temperatura. Los ambientes fríos aumentan la viscosidad del fluido, lo que provoca un funcionamiento lento y problemas de nivelación. El calor excesivo puede provocar fallas en el controlador y degradar los sellos hidráulicos. A menudo se requieren unidades HVAC de sistema dividido dedicadas para mantener la sala de máquinas dentro del rango de temperatura especificado por el fabricante, generalmente entre 60 °F y 90 °F.
La integración de rociadores contra incendios dentro del hueco de un ascensor introduce graves riesgos de electrocución y posibles daños al equipo. Cuando los códigos de construcción locales exigen cabezales de rociadores en el hueco del ascensor o en la sala de máquinas, los códigos de seguridad eléctrica requieren una integración compleja conocida como sistema de disparo en derivación. Se deben instalar detectores de calor adyacentes a cada cabezal de rociador. La temperatura nominal del detector de calor debe ser inferior a la del cabezal rociador (por ejemplo, un detector de calor de 135 °F combinado con un cabezal rociador de 155 °F). Si ocurre un incendio, el detector de calor activa el disyuntor de derivación. Esto desconecta instantáneamente toda la energía principal del equipo del elevador antes de que el cabezal del rociador alcance su temperatura de activación y descargue agua. Esta secuencia evita que el agua produzca un cortocircuito en equipos activos de alto voltaje. Coordinar al contratista de alarmas contra incendios, al instalador de rociadores y al contratista eléctrico para secuenciar este sistema a la perfección es uno de los aspectos más desafiantes de la integración de ascensores MEP. Debe probar esta secuencia repetidamente antes de que llegue el inspector estatal.
La elección entre un sistema hidráulico con cables y un sistema de tracción altera fundamentalmente el diseño estructural del edificio. Los sistemas hidráulicos utilizan un pistón impulsado por fluido para elevar la cabina. Son muy eficaces para cargas pesadas y elevaciones verticales más cortas. Esto los hace populares para aplicaciones en vehículos de dos o tres pisos. Sin embargo, requieren una sala de máquinas adyacente para albergar la bomba hidráulica y el depósito de fluido. También suelen exigir fosos más profundos para acomodar la carcasa del cilindro. Los sistemas de tracción utilizan cables o correas de acero accionados por un motor eléctrico y contrapesos. Son esenciales para edificios más altos y velocidades más altas. Los sistemas de tracción imponen cargas estructurales masivas sobre la estructura aérea del edificio. Debe instalar un refuerzo de acero pesado en la parte superior del hueco del ascensor para soportar el peso de la cabina completamente cargada, los contrapesos y la máquina elevadora.
Los arquitectos deben sopesar las ventajas y desventajas espaciales de los diferentes sistemas de accionamiento en las primeras etapas del proceso de diseño. Los sistemas tradicionales de tracción hidráulica o aérea requieren una sala de máquinas dedicada. Esto consume valiosos metros cuadrados que de otro modo podrían utilizarse para estacionamiento, almacenamiento o espacio rentable. La tecnología sin cuarto de máquinas (MRL) mitiga esto al alojar el motor de elevación compacto directamente dentro del hueco del ascensor. Por lo general, el motor se monta en los rieles guía en la parte superior del eje y el controlador se coloca en un pequeño armario adyacente. Si bien los sistemas MRL ahorran espacio en el piso, requieren una huella de caja de ascensor ligeramente mayor. Colocan todas las cargas estructurales directamente sobre las paredes del hueco y los carriles guía. Los ingenieros estructurales deben asegurarse de que las paredes del hueco del ascensor estén diseñadas para soportar estas cargas verticales concentradas sin pandearse ni deformarse.
Las instalaciones modernas de elevadores de vehículos no dejan lugar a errores de ruta en el campo. Utilizar el modelado de información de construcción (BIM) en el nivel de desarrollo (LOD) 400 es la estrategia más eficaz para detectar enfrentamientos físicos antes de que comience la construcción. Al integrar los modelos de equipos 3D del fabricante de ascensores con los modelos estructurales y MEP, los contratistas pueden identificar conflictos. Puede detectar interferencias entre los rieles guía del ascensor, las placas estructurales empotradas, las líneas de plomería y los conductos de HVAC. La coordinación BIM garantiza que los conductos eléctricos no penetren en el hueco del ascensor en zonas prohibidas. Verifica que los amarres estructurales se alineen perfectamente con las juntas de mampostería o refuerzo de concreto. Resolver estos conflictos digitalmente ahorra semanas de trabajo de campo. Previene los compromisos estructurales asociados con las perforaciones mal colocadas a través de paredes de concreto terminadas.
Los contratistas generales deben implementar una rigurosa lista de control de calidad durante toda la fase de construcción del pozo. La verificación de las dimensiones del pozo debe realizarse en cada nivel de piso durante la construcción, no solo al finalizar. Las ubicaciones de las placas de empotramiento deben inspeccionarse y aprobarse antes de cada vertido de concreto. Una vez construido el eje, se debe limpiar a fondo. Los escombros de construcción, el lodo de concreto y el polvo destruirán los sensibles rieles de las puertas de los ascensores y los contactos eléctricos. El GC tiene la responsabilidad de proteger el hueco del ascensor y todos los componentes del ascensor de la exposición a la intemperie. Si la envolvente del edificio no está completamente sellada, se deben erigir techos temporales y barreras contra la humedad. Esto evita que la lluvia inunde el foso o oxide los rieles guía mecanizados con precisión.
Lista de verificación de control de calidad de la construcción de pozos
Fase | Artículo de inspección | Tolerancia/Requisito |
|---|---|---|
Pre-vertido | Ubicaciones de placas de inserción | Coincidir exactamente con los dibujos de taller aprobados |
Post-vertido | Plomada de la pared | +/- 1 pulgada sobre el ascenso vertical total |
Terminación del pozo | Integridad de la impermeabilización | Cero humedad o filtración visible |
Preinstalación | Limpieza del eje | Libre de polvo, escombros y lodo |
Las instalaciones de elevadores de vehículos se encuentran en la compleja intersección de ASME A17.1 (Código de seguridad para ascensores y escaleras mecánicas), los códigos de construcción locales y las normas municipales contra incendios. Navegar por este panorama regulatorio requiere una comunicación proactiva con los inspectores de ascensores estatales o municipales. El contratista general debe garantizar que se cumplan todos los requisitos previos antes de que el contratista del ascensor pueda siquiera comenzar la instalación. Esto incluye un pozo seco, disponibilidad permanente de energía y vigas de elevación instaladas. Las inspecciones finales son rigurosas. El inspector probará la integración del disparo de derivación, la secuenciación de recuperación de incendios y el frenado dinámico a plena carga. Si no se supera una inspección final debido a un requisito de código incumplido, se retrasa la emisión del Certificado de ocupación. Esto retrasa todo el volumen de negocios del edificio y genera enormes sanciones financieras.
Solicite un estudio completo del sitio y una auditoría dimensional de sus planos arquitectónicos actuales para identificar posibles choques con los huecos del ascensor.
Iniciar una consulta de diseño con un fabricante especializado de elevadores de vehículos para finalizar la selección del equipo y fijar los requisitos de carga estructural.
Implemente una lista de verificación técnica de coordinación de ejes para que su contratista general haga cumplir estrictas tolerancias de plomada e hitos de integración MEP.
Programe una reunión de coordinación previa a la construcción con su ingeniero estructural, contratista eléctrico y equipo de extinción de incendios para planificar la derivación y los requisitos de ventilación.
R: La profundidad del foso varía significativamente según el tipo de transmisión, la capacidad de elevación y la velocidad de la plataforma. Por lo general, oscila entre 4 y 6 pies. Los sistemas hidráulicos pueden requerir fosos más profundos para albergar las carcasas de los cilindros, mientras que los sistemas de tracción de servicio pesado necesitan espacio para grandes amortiguadores de seguridad. Consulte siempre los planos de taller específicos del fabricante antes de excavar.
R: Los estándares de la industria requieren una precisión extrema y, por lo general, exigen que las paredes del hueco estén a plomo dentro de +/- 1 pulgada en toda la altura vertical del hueco del ascensor. Son obligatorias tolerancias de plomada estrictas para garantizar que los rieles guía se puedan instalar de forma segura sin necesidad de calzas excesivas, lo que evita el balanceo de la cabina y el desgaste mecánico prematuro.
R: Los códigos de construcción generalmente exigen una clasificación de resistencia al fuego de 1 o 2 horas para las paredes de los huecos de los ascensores. El requisito exacto depende de la altura total del edificio, la clasificación de ocupación y si el pozo conecta múltiples zonas de incendio. Todas las juntas y penetraciones deben sellarse con materiales ignífugos aprobados para mantener esta clasificación.
R: No. Los códigos de construcción y ascensores prohíben estrictamente encaminar sistemas mecánicos, eléctricos o de plomería no relacionados con ascensores a través del hueco del ascensor. Sólo se permiten cables, conductos y tuberías directamente necesarios para el funcionamiento y la seguridad del ascensor dentro del hueco para evitar interferencias y riesgos de seguridad.
R: Los códigos suelen exigir un respiradero en la parte superior del hueco del ascensor para permitir que el humo y los gases calientes escapen durante un incendio, evitando que el hueco se presurice. Además, las salas de máquinas requieren un control climático dedicado para regular las temperaturas, lo que garantiza que los fluidos hidráulicos mantengan la viscosidad adecuada y que los controladores eléctricos no se sobrecalienten.
R: Un disparo de derivación es un mecanismo crítico para la seguridad de la vida que se utiliza cuando hay rociadores contra incendios presentes en el pozo o la sala de máquinas. Utiliza un detector de calor para desconectar automáticamente la alimentación eléctrica principal del equipo del ascensor justo antes de que se active el cabezal del rociador, evitando electrocución catastrófica y daños graves al equipo.
