EspañolVistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-19 Origen:Sitio
Los bienes raíces horizontales tienen costos cada vez más prohibitivos para instalaciones comerciales, concesionarios y garajes residenciales de alta capacidad. Ampliar la capacidad de los vehículos dentro de una huella fija introduce graves cuellos de botella estructurales, espaciales y operativos. Una mala planificación del diseño conduce a bahías inutilizables, violaciones de códigos y integridad estructural comprometida. No se puede simplemente dejar caer maquinaria pesada sobre una losa de concreto y esperar que funcione de manera segura. Los operadores deben adoptar un marco sistemático para evaluar las limitaciones ambientales, seleccionar la arquitectura de ascensor adecuada y ejecutar una instalación que cumpla con las normas. La implementación de un de alta densidad elevador de almacenamiento de automóviles requiere una validación de ingeniería precisa, desde los espacios libres superiores hasta las capacidades de carga de los cimientos. Esta guía desglosa los prerrequisitos técnicos, las demandas estructurales y los pasos logísticos necesarios para transformar un espacio de estacionamiento estándar en un entorno de almacenamiento vertical de alto rendimiento de manera segura y eficiente.
La geometría espacial dicta la viabilidad: una implementación exitosa requiere cálculos exactos de la altura del techo, los espacios libres para abrir las puertas y las dimensiones del vehículo antes de seleccionar el hardware.
El hormigón y la energía son limitaciones principales: las instalaciones de alta densidad exigen un espesor de losa de hormigón específico (normalmente entre 3000 y 4000 PSI como mínimo) y circuitos eléctricos de alto voltaje dedicados.
Sistemas dependientes versus sistemas independientes: el rendimiento operativo depende de si un elevador requiere que el vehículo inferior se mueva para acceder al vehículo superior (dependiente) o permite una recuperación independiente.
El presupuesto excede al hardware: el presupuesto debe tener en cuenta la preparación del sitio, las evaluaciones de ingeniería estructural, las modificaciones de las puertas del garaje, la logística de carga y el aparejo especializado.
Tabla de contenido
Antes de seleccionar el hardware, debe definir los límites físicos absolutos de la instalación. Tome una medida láser y mapee el ancho, la profundidad y la altura máxima del techo utilizables. Las medidas deben reflejar el punto de suspensión más bajo de la habitación, no la verdadera plataforma del techo. Tenga en cuenta todas las obstrucciones aéreas, incluidos los rieles de las puertas del garaje, los conductos de HVAC, los accesorios de iluminación y los rociadores contra incendios. Un solo conducto colgante puede hacer que un plan de almacenamiento vertical sea completamente inútil.
Los abridores de puertas de garaje basculantes estándar presentan un punto de interferencia importante. Cuando se abre una puerta estándar, retrocede horizontalmente, cortando directamente el camino vertical requerido por un vehículo elevado. Resolver esto requiere una conversión mecánica. Debe instalar rieles de puerta de garaje de gran elevación que obliguen a la puerta a abrazar la línea del techo más cerca de la pared. Los motores tradicionales montados en el techo deben reemplazarse con abridores de eje hidráulico montados en la pared. Estos se conectan directamente a la barra de torsión de la puerta, liberando el espacio central superior.
Más allá del espacio vertical, la geometría horizontal dicta la usabilidad diaria. Establezca el espacio para caminar requerido y el espacio libre operativo alrededor del vehículo para garantizar un acceso seguro a la carga, descarga y mantenimiento. Un mínimo de 24 a 36 pulgadas de espacio libre perimetral es una práctica estándar en el campo. Además, planifique la infraestructura periférica del garaje. Asegúrese de que la huella del elevador no obstruya el acceso a cajas de herramientas, bancos de trabajo, paneles eléctricos o gabinetes de almacenamiento existentes. El ascensor debe integrarse en el flujo de trabajo de la habitación en lugar de obstruirlo.
Siga esta secuencia al realizar su estudio inicial del sitio:
Mida la altura del piso al techo en el punto de obstrucción más bajo en la bahía propuesta.
Mapee el recorrido de la puerta del garaje existente para identificar la interferencia vertical.
Ubique el panel eléctrico principal y verifique el espacio disponible para el disyuntor.
Marque el espacio libre para caminar en el perímetro usando cinta de piso para visualizar la huella.
Identifique la ubicación de cualquier drenaje del piso o variaciones de pendiente en el concreto.
La selección de hardware depende de la frecuencia con la que los vehículos entran y salen de las instalaciones. Diferenciar entre necesidades de recuperación activa y almacenamiento estático a largo plazo. Las operaciones de valet, la conducción diaria y las áreas de servicio activo requieren tiempos de ciclo rápidos y acceso inmediato. Por el contrario, las colecciones de automóviles clásicos, el inventario estacional y el almacenamiento de archivos a largo plazo toleran mecanismos más lentos y configuraciones de acceso dependientes.
El entorno operativo también dicta los requisitos estéticos y de potencia. Las necesidades residenciales de alta capacidad generalmente priorizan el funcionamiento con bajos decibeles, la integración visual y la compatibilidad con las redes eléctricas residenciales monofásicas estándar. Los entornos comerciales o de concesionarios operan bajo diferentes mandatos. Estas instalaciones priorizan tiempos de ciclo hidráulico rápidos, cumplimiento estricto de OSHA, ciclos de trabajo continuo de servicio pesado y la integración con fuentes de alimentación industriales trifásicas. Evalúe cómo su frecuencia de recuperación afecta el tiempo de ciclo aceptable del mecanismo de elevación. Un ascenso de 60 segundos funciona para el almacenamiento en invierno, pero falla por completo en un concesionario concurrido.
El elevador de 4 postes sirve como estándar de la industria para el apilamiento de vehículos a largo plazo. Al soportar el vehículo en cuatro esquinas distintas a través de pistas de acceso, esta arquitectura ofrece máxima estabilidad y elimina la suspensión. Debido a que el peso se distribuye entre cuatro columnas, los sistemas de 4 postes ejercen una tensión menos concentrada en la losa de concreto. Esto a menudo permite la instalación en pisos residenciales estándar de 4 pulgadas. La compensación es el consumo de espacio horizontal. Las cuatro columnas y las amplias pistas dominan la huella de la bahía, lo que dificulta la navegación alrededor de la unidad en espacios reducidos.
Por el contrario, los ascensores de 2 postes están diseñados principalmente para mantenimiento mecánico activo, pero con frecuencia se adaptan a funciones de almacenamiento. Utilizan brazos oscilantes de alta resistencia para levantar el vehículo por los puntos reforzados del chasis, dejando el tren de aterrizaje completamente libre de obstáculos. Este diseño ofrece una huella de piso significativamente más pequeña. La demanda estructural, sin embargo, es inmensa. Debido a que toda la carga se apoya en dos columnas centrales, los elevadores de 2 postes requieren un anclaje de concreto excepcionalmente robusto, una profundidad de losa estrictamente verificada y una mayor resistencia a la compresión para evitar la falla de la columna.

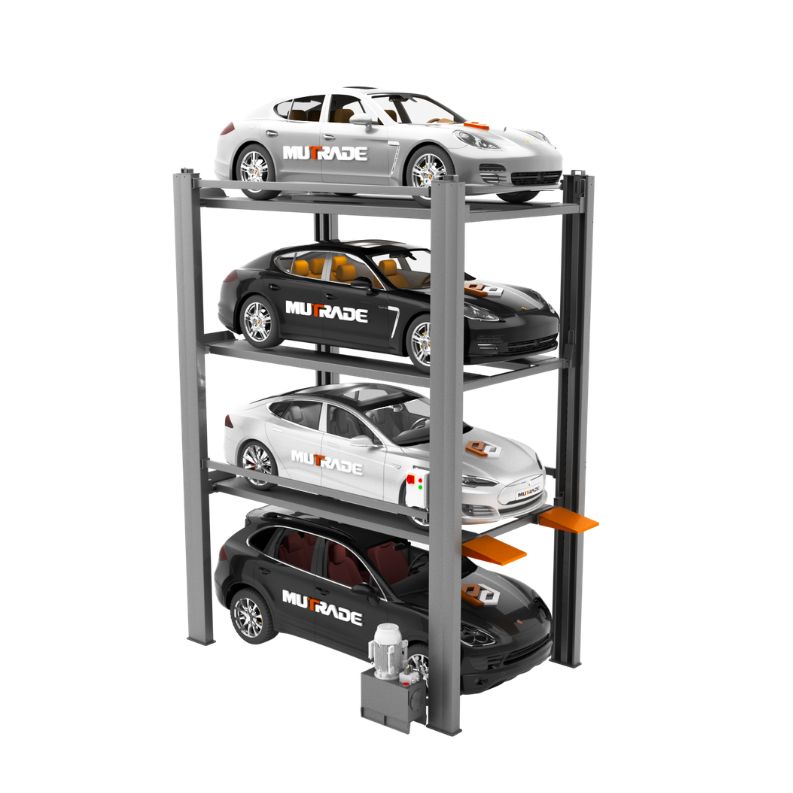

Los apiladores de estacionamiento hidráulicos están diseñados específicamente para duplicar o triplicar la capacidad de estacionamiento dentro de un único espacio de estacionamiento estándar. Estos sistemas utilizan una plataforma sólida en lugar de pistas abiertas, lo que evita que el líquido gotee desde el vehículo superior al inferior. Se basan en cilindros hidráulicos de alta resistencia combinados con cadenas o cables de elevación para izar la plataforma verticalmente.
La característica que define a los apiladores hidráulicos estándar es su realidad operativa dependiente. Para bajar la plataforma superior y recuperar el vehículo superior, primero se debe sacar físicamente el vehículo inferior del compartimento. Esta naturaleza dependiente hace que los apiladores sean ideales para estacionamientos residenciales asignados o estacionamientos con valet administrados donde los asistentes controlan el movimiento de los vehículos. Siguen siendo muy ineficientes para lotes comerciales no administrados y de alta rotación donde los usuarios necesitan acceso aleatorio a sus automóviles.
Los ascensores subterráneos representan un método muy eficaz para el almacenamiento de vehículos de alta densidad y baja visibilidad. Estos sistemas utilizan un pozo profundamente excavado para almacenar vehículos debajo del nivel del suelo. Cuando se baja, la plataforma superior queda completamente al ras del suelo circundante, lo que permite que otro vehículo se estacione directamente encima de ella. Algunas configuraciones permiten que la plataforma empotrada combine con el material del piso circundante, lo que hace que el ascensor sea casi invisible.
La principal ventaja aquí es el acceso independiente. El vehículo subterráneo se puede recuperar sin mover el vehículo de superficie, siempre que el sistema cuente con un mecanismo de desplazamiento de varios niveles o que el vehículo de superficie esté en la propia plataforma elevadora. Esta integración estética y el acceso independiente hacen que los ascensores subterráneos sean muy deseables para aplicaciones residenciales de lujo y desarrollos urbanos de alto nivel. Los factores limitantes son los enormes requisitos de excavación, la compleja ingeniería estructural y la necesidad de sistemas integrados de drenaje y bombas de sumidero para evitar la inundación del pozo.
Calcular la viabilidad vertical requiere matemáticas simples pero implacables. No se puede confiar en estimaciones aproximadas. La fórmula para la altura mínima del techo es: Altura de la cabina A (inferior) + Altura de la cabina B (superior) + Grosor de la plataforma/pista + Espacio libre de seguridad (mínimo 6 pulgadas) + Variación del intervalo de bloqueo. Las plataformas elevadoras no se detienen infinitamente; descansan sobre cerraduras de seguridad mecánicas espaciadas cada pocos centímetros. Debe calcular la altura en función de la posición de bloqueo específica que deja libre el vagón inferior, lo que a menudo agrega varias pulgadas al requisito total.
Los requisitos de ancho se vuelven complejos durante las instalaciones de unidades múltiples. Debe tener en cuenta el espacio necesario entre las columnas del ascensor para evitar golpes en las puertas, permitir la salida segura de los conductores y acomodar las placas de base físicas de las columnas del ascensor.
La capacidad de peso requiere una agresiva preparación para el futuro. La creciente adopción de vehículos eléctricos (EV) cambia fundamentalmente los cálculos de elevación. Los vehículos eléctricos llevan enormes paquetes de baterías, lo que da como resultado un peso en vacío significativamente mayor que el de los vehículos tradicionales con motor de combustión interna (ICE) del mismo tamaño físico. Un elevador de capacidad estándar de 7,000 libras sostiene cómodamente un sedán a gasolina, pero opera peligrosamente cerca de su carga máxima de trabajo con un SUV eléctrico moderno. Especifique siempre capacidades de elevación que excedan su vehículo más pesado actual en al menos un 20 a un 30 por ciento.
Clasificaciones de peso de vehículos para la planificación de la capacidad de elevación
Tipo de vehículo | Peso promedio en vacío (libras) | Capacidad de elevación mínima recomendada (libras) |
|---|---|---|
Sedán compacto estándar (ICE) | 2.800 - 3.200 | 7.000 |
SUV mediano (ICE) | 4.000 - 4.800 | 7.000 - 8.000 |
Camión de tamaño completo (ICE) | 5.000 - 6.500 | 9.000 |
Sedán eléctrico moderno (EV) | 4.500 - 5.200 | 8.000 |
Camión/SUV (EV) eléctrico moderno | 6.500 - 8.500+ | 10,000+ |
La losa de hormigón es la base literal de la seguridad del almacenamiento vertical. Debe verificar la profundidad del concreto y la resistencia a la compresión (PSI) antes de ordenar el equipo. La mayoría de los elevadores estándar de 4 postes requieren un mínimo de 4 pulgadas de concreto reforzado con una capacidad de 3000 PSI. Los elevadores de 2 postes y apiladores comerciales de alta resistencia exigen de 6 a 8 pulgadas de concreto de 4000 PSI.
La instalación de ascensores de alta resistencia sobre losas postensadas o cimientos agrietados introduce graves riesgos estructurales. Las losas postensadas contienen cables de acero de alta tensión. La perforación de pernos de anclaje en estos cables provoca una falla estructural explosiva. Utilice un radar de penetración terrestre (GPR) para localizar los cables antes de perforar. Si el piso de un garaje muestra importantes grietas en forma de araña, picaduras intensas o asentamiento desigual, el concreto no sostendrá los anclajes de expansión bajo carga. Cuando se trata de especificaciones de losa desconocidas, entornos comerciales o pozos subterráneos, un ingeniero estructural debe realizar una perforación con núcleo, verificar la capacidad de carga y aprobar el sitio de instalación.
Levantar miles de libras requiere una infraestructura eléctrica sustancial. Los requisitos de energía estándar varían enormemente según la arquitectura del ascensor. Los ascensores residenciales ligeros de 4 postes a veces funcionan con un circuito dedicado estándar de 110 V, aunque los tiempos de ascenso siguen siendo lentos. Las unidades residenciales y comerciales ligeras más eficientes requieren un circuito dedicado monofásico de 220 V (normalmente 30 amperios) que utiliza un cable de 10 AWG y un receptáculo L6-30. Las unidades comerciales de alta capacidad y los apiladores de ciclo rápido exigen energía trifásica de 208 V o 480 V para accionar bombas hidráulicas más grandes sin sobrecalentarse.
Es obligatoria la ubicación estratégica de la unidad de potencia hidráulica (HPU) y las consolas de control. La HPU contiene el motor, el depósito de fluido y la bomba. Montarlo en la columna frontal ahorra el recorrido de los cables pero obstruye las puertas de los vehículos o los senderos para caminar. En entornos residenciales, el montaje remoto de la HPU en una pared cercana maximiza el espacio y minimiza el ruido operativo. Las consolas de control deben ubicarse de manera que garanticen que el operador tenga una línea de visión clara y sin obstáculos de todo el mecanismo de elevación y de ambos vehículos durante la operación. Las mangueras hidráulicas se pueden pasar a través de conductos de PVC enterrados en la losa durante una nueva construcción para eliminar el riesgo de tropiezos.
Requisitos técnicos por arquitectura de ascensores
Arquitectura de ascensores | Requisito concreto típico | Demanda de energía estándar | Caso de uso principal |
|---|---|---|---|
Mecánico de 4 postes | 4" de profundidad / 3000 PSI | 110V o 220V Monofásico | Almacenamiento estático a largo plazo |
Mecánico de 2 postes | 6" de profundidad / 4000 PSI | 220V Monofásico | Mantenimiento activo / Almacenamiento |
Apilador hidráulico | 4" - 6" de profundidad / 3000+ PSI | 220V Monofásico / Trifásico | Estacionamiento dependiente de alta densidad |
Ascensor subterráneo | Pozo diseñado/vertido personalizado | 220V Monofásico / Trifásico | Recuperación independiente de lujo |
La introducción de un segundo nivel de vehículos altera drásticamente la dinámica del fuego en una habitación. Una plataforma sólida o un vehículo estacionado en lo alto crea un efecto de paraguas, impidiendo que los rociadores contra incendios elevados alcancen un incendio que se origina en el vehículo inferior. Los mandatos de los códigos locales contra incendios para el almacenamiento interior de vehículos de alta densidad a menudo requieren modificaciones en los sistemas de extinción existentes para cumplir con los estándares NFPA 13.
Dependiendo de la jurisdicción y los pies cuadrados de la instalación, los jefes de bomberos requieren la instalación de rociadores especializados en estantes o la aplicación de recubrimientos retardantes de fuego intumescentes al acero estructural. Los códigos de construcción dictan estrictamente la distancia mínima requerida entre la parte superior del vehículo estacionado más alto y los cabezales deflectores de los rociadores para garantizar una dispersión adecuada del agua. También es posible que se requieran deflectores de calor encima del elevador para activar los aspersores más rápido durante una emergencia.
Los ascensores de estacionamiento comerciales y los ascensores subterráneos rara vez pasan por alto el proceso de obtención de permisos municipales. Debe enviar dibujos arquitectónicos detallados, informes de ingeniería estructural y esquemas eléctricos a los departamentos de construcción locales. Las juntas de zonificación examinan las instalaciones exteriores o los apiladores de varios niveles visibles desde la calle para comprobar el cumplimiento de las ordenanzas estéticas y de ruido.
Los requisitos de zonificación sísmica introducen otra capa de complejidad. Las instalaciones ubicadas en zonas sísmicas activas enfrentan mandatos estrictos con respecto al anclaje especializado. Los anclajes de cuña estándar a menudo se prohíben en favor de anclajes epóxicos de alta resistencia que resisten las fuerzas de extracción durante los temblores. Es posible que la ley requiera refuerzos transversales estructurales o atar las columnas del elevador directamente al acero estructural del edificio para evitar el balanceo lateral durante un terremoto.
Al equipar una instalación grande, los ascensores independientes desperdician un valioso espacio horizontal debido a las columnas redundantes entre cada bahía. Para escalar de manera eficiente, los operadores evalúan diseños de ascensores de columnas compartidas. Estas configuraciones permiten que varias plataformas elevadoras se unan a una sola columna central, ahorrando aproximadamente de 12 a 18 pulgadas de ancho por bahía. En una instalación de 10 bahías, esto recupera suficiente espacio para un lugar de estacionamiento completamente nuevo.
La escalabilidad también obliga a tomar una decisión sobre la distribución de energía. Debe sopesar las ventajas y desventajas de las unidades de energía compartidas frente a las unidades de energía individuales. Una única y enorme unidad de potencia hidráulica que impulsa múltiples plataformas a través de bloques múltiples reduce la complejidad del cableado eléctrico y el volumen inicial de hardware. Crea un único punto de falla; si la bomba central falla, toda la fila de ascensores queda inmovilizada. Las unidades de energía individuales brindan redundancia completa, lo que garantiza que una sola falla mecánica solo afecte a una bahía.
Para presupuestar el almacenamiento de alta densidad es necesario mirar mucho más allá de la factura del equipo básico. Un error común es asignar todo el presupuesto del proyecto al hardware del ascensor, sin dejar nada para las modificaciones obligatorias del lugar. La maquinaria física a menudo representa sólo una fracción del capital total necesario para que el sistema sea operativo.
La preparación del sitio exige una asignación significativa de recursos. Si la losa de concreto existente no pasa la prueba de perforación con núcleo, debe tener en cuenta el trabajo pesado de cortar el piso con sierra, excavar la tierra y verter zapatas de concreto aisladas de profundidad y PSI adecuadas. Con frecuencia es necesario actualizar el panel eléctrico si el edificio carece del amperaje necesario para soportar circuitos dedicados de 220 V o trifásicos. Modificar la infraestructura del techo (redireccionar los conductos de HVAC, mover la iluminación y ejecutar conversiones de puertas de garaje de gran altura) requiere permisos y profesionales especializados. Compare las especificaciones del hardware básico con estas demandas de instalación ocultas para comprender el verdadero alcance del proyecto.
Los sistemas de elevación mecánicos están sujetos a una inmensa fricción, presión hidráulica y fatiga cíclica. El análisis de los requisitos de mantenimiento a largo plazo es obligatorio para el funcionamiento continuo. Los cilindros hidráulicos requieren inspecciones periódicas de los sellos para evitar fugas de fluido. Los cables metálicos y las cadenas de elevación se estiran con el tiempo y requieren ajustes de tensión, lubricación y eventual reemplazo. Los bloqueos de seguridad mecánicos deben mantenerse limpios y correctamente alineados para garantizar que se activen simultáneamente. Los bloques deslizantes de UHMW dentro de las columnas se desgastan y requieren reemplazo para evitar el balanceo de la plataforma.
La disponibilidad de piezas de repuesto y la solidez de las garantías del fabricante influyen en gran medida en la decisión de compra. Adquirir un elevador especializado de un fabricante extranjero ahorra capital inicial, pero si una válvula hidráulica patentada falla y las piezas de repuesto tardan seis meses en llegar, el tiempo de inactividad operativa anula cualquier ahorro inicial. Dar prioridad a los fabricantes con una sólida distribución nacional de piezas y términos de garantía claros y ejecutables para componentes hidráulicos y de acero estructural.
Recibir un elevador de almacenamiento de calidad comercial es un evento logístico importante. Estos sistemas se envían como carga de gran tamaño, que a menudo pesa entre 2000 y 4000 libras por unidad. Los camiones de reparto estándar equipados con puertas levadizas no pueden descargar pistas de acero de 15 pies. Debe abordar los desafíos logísticos de recibir carga pesada antes de que llegue el camión.
La descarga requiere un montacargas pesado o un manipulador telescópico con horquillas extendidas. Si la instalación carece de un muelle de carga, debe coordinar el equipo de aparejo especializado, como correas de nailon y bloques de madera pesados, para mover los componentes de acero desde la calle al garaje de manera segura. Se deben establecer caminos de acceso claros, asegurando que el montacargas pueda atravesar las puertas del compartimento y alrededor de la infraestructura existente sin causar daños a la propiedad.
La instalación de un sistema de ascensor de alta densidad es un proyecto de construcción multidisciplinar. El éxito requiere una alineación estricta entre varios contratistas especializados. Una falla en la comunicación entre el ingeniero estructural, el electricista, el técnico de puertas de garaje y el instalador certificado de ascensores provoca retrasos en la programación y retrabajos.
Proporcione al electricista las especificaciones exactas del motor y la ubicación de la HPU antes de comenzar el cableado.
Asegúrese de que el técnico de puertas de garaje complete la conversión del elevador antes de que los instaladores del elevador instalen las columnas.
Verifique que el ingeniero estructural haya aprobado los anclajes de concreto antes de someter el elevador a una prueba de carga.
La instalación de bricolaje en entornos comerciales o de alta densidad conlleva graves riesgos. Cables mal tensados, pernos de anclaje mal apretados o líneas hidráulicas sin purgar provocan la caída del vehículo. Utilice siempre instaladores de ascensores certificados que tengan un seguro de responsabilidad específico para equipos de elevación de automóviles.
Inicie un estudio profesional del sitio utilizando un medidor de distancia láser para mapear las alturas exactas del techo, las interferencias de las puertas y las obstrucciones superiores.
Consulte a un ingeniero estructural autorizado para realizar pruebas del núcleo de hormigón y verificar la capacidad de carga de la losa.
Solicite dibujos de diseño CAD detallados a los fabricantes de ascensores para visualizar la ubicación de las columnas y los radios de giro.
Contrate a un contratista especializado en puertas de garaje para evaluar y ejecutar las conversiones necesarias de rieles de gran elevación.
Coordine con un electricista certificado para auditar su panel actual y ejecutar circuitos dedicados antes de la entrega del equipo.
R: Normalmente, entre 135 y 144 pulgadas para dos sedanes estándar, pero los requisitos exactos dependen de la altura combinada de los vehículos más el grosor de la plataforma elevadora y los intervalos de bloqueo de seguridad. Calcule siempre utilizando las dimensiones específicas de sus vehículos más altos y agregue un mínimo de 6 pulgadas para espacio libre de seguridad.
R: En la mayoría de las aplicaciones residenciales, sí. Los rieles estándar para puertas basculantes de garaje interferirán con el vehículo elevado. Generalmente se requiere una conversión a orugas de gran elevación y un abridor de eje intermedio montado en la pared para despejar el camino vertical.
R: La mayoría de los elevadores de almacenamiento estándar de 4 postes requieren un mínimo de 4 pulgadas de concreto reforzado a 3000 PSI, aunque los elevadores comerciales más pesados requieren cimientos más profundos y más fuertes. Los elevadores de 2 postes generalmente exigen al menos 6 pulgadas de concreto de 4000 PSI.
R: Sí, pero se debe verificar cuidadosamente la capacidad de peso nominal del elevador. Los vehículos eléctricos suelen ser entre un 20 % y un 30 % más pesados que los vehículos comparables que funcionan con gasolina, lo que a menudo requiere un modelo de elevación de alta resistencia para manejar con seguridad el peso concentrado de la batería.
R: Sí, pero requiere recubrimientos galvanizados o especializados resistentes a la intemperie, unidades de energía cerradas y trabajos de cimentación específicos para evitar el asentamiento y la corrosión. Los ascensores interiores estándar se degradarán rápidamente si se exponen a la lluvia y a las fluctuaciones de temperatura.
R: Si bien algunos ascensores residenciales livianos funcionan con 110 V estándar, la mayoría de los ascensores comerciales o de alta capacidad requieren circuitos monofásicos dedicados de 220 V o trifásicos de 208 V/480 V para operar las bombas hidráulicas de manera eficiente sin sobrecalentamiento.
