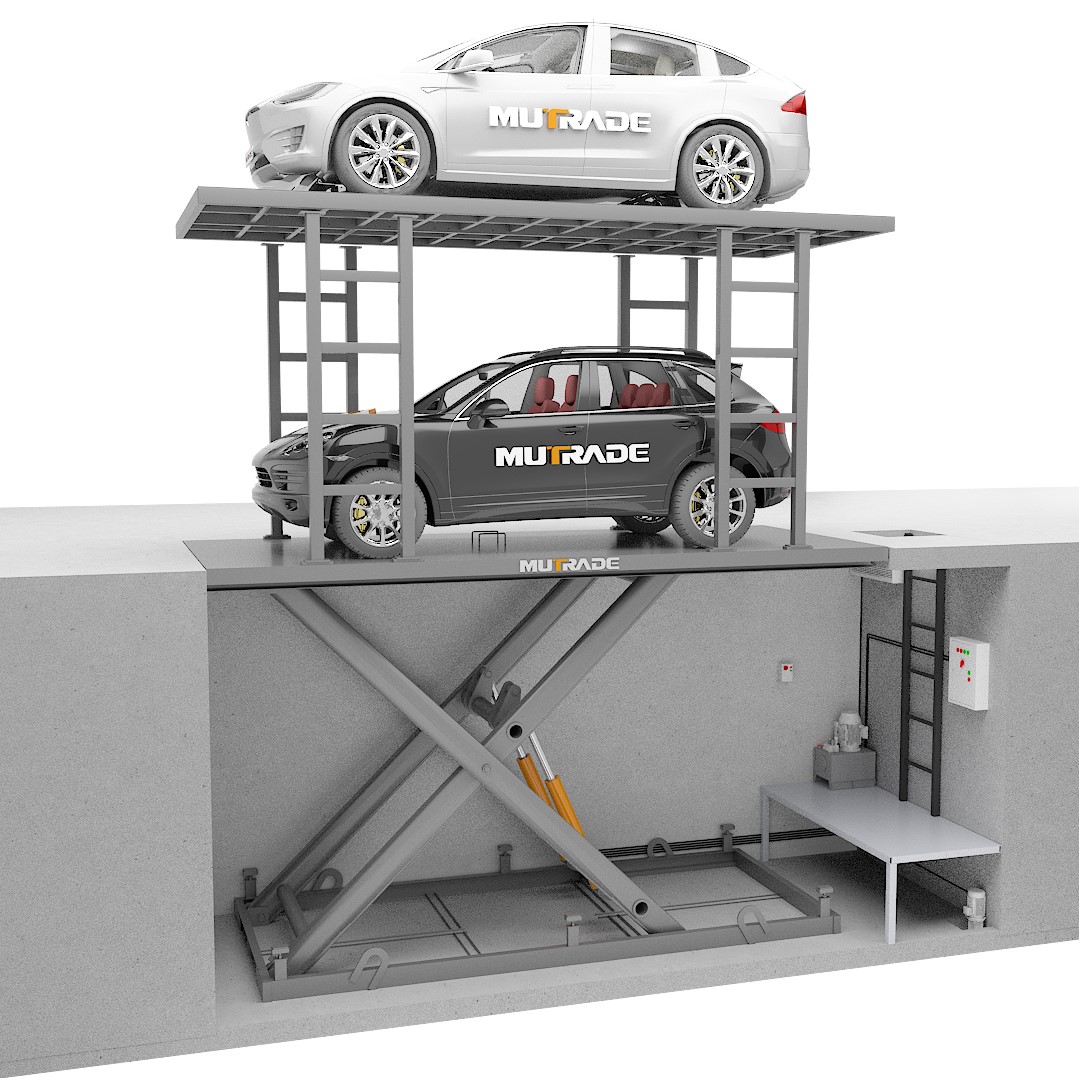

A medida que el desarrollo urbano impulsa la construcción vertical, los sistemas de estacionamiento mecánicos automatizados se han convertido en estándar. El éxito operativo de estos sistemas depende en gran medida de la ingeniería estructural subyacente. La integración de maquinaria pesada y dinámica en edificios comerciales o residenciales presenta complejos desafíos de carga. Calcular mal los requisitos estructurales para un de alta capacidad ascensor de estacionamiento provoca una tensión excesiva en los cimientos, una deflexión excesiva, violaciones de códigos y una seguridad comprometida. La evaluación de la estructura de acero estructural correcta es un requisito obligatorio en la etapa de decisión. Esta guía analiza cómo el diseño de la estructura de acero influye en la capacidad de carga, la eficiencia espacial y la resiliencia sísmica al especificar sistemas de estacionamiento mecánicos.
Gestión de carga dinámica: el acero estructural proporciona la resistencia a la tracción necesaria para absorber las cargas dinámicas y vibratorias severas generadas por un ascensor de cabina activo, evitando la fatiga estructural.
Reducción de carga muerta: Las vigas y columnas de acero de alta resistencia reducen significativamente la carga muerta sobre los cimientos en comparación con el concreto, lo que permite ascensores de estacionamiento de mayor capacidad dentro del mismo espacio.
Optimización espacial: Los perfiles de acero delgados maximizan la superficie útil, lo que aumenta directamente el número de plazas de aparcamiento viables y mejora la circulación de vehículos.
Cumplimiento regulatorio y sísmico: Los detalles de acero, el diseño del diafragma y los refuerzos laterales adecuados son obligatorios para cumplir con los códigos de construcción locales (por ejemplo, IBC, ASCE 7) con respecto al comportamiento sísmico y las cargas de viento en estructuras de estacionamiento automatizadas.
Tabla de contenido
Las cargas estáticas representan las fuerzas permanentes e inmóviles que actúan sobre el marco estructural. Estos incluyen el peso propio de las columnas de acero, vigas, plataformas y los propios vehículos en reposo. Los ingenieros calculan estas fuerzas para establecer la capacidad de carga básica requerida en el nivel de los cimientos. La carga estática dicta el área de la sección transversal mínima necesaria para los soportes verticales para evitar el pandeo por gravedad.

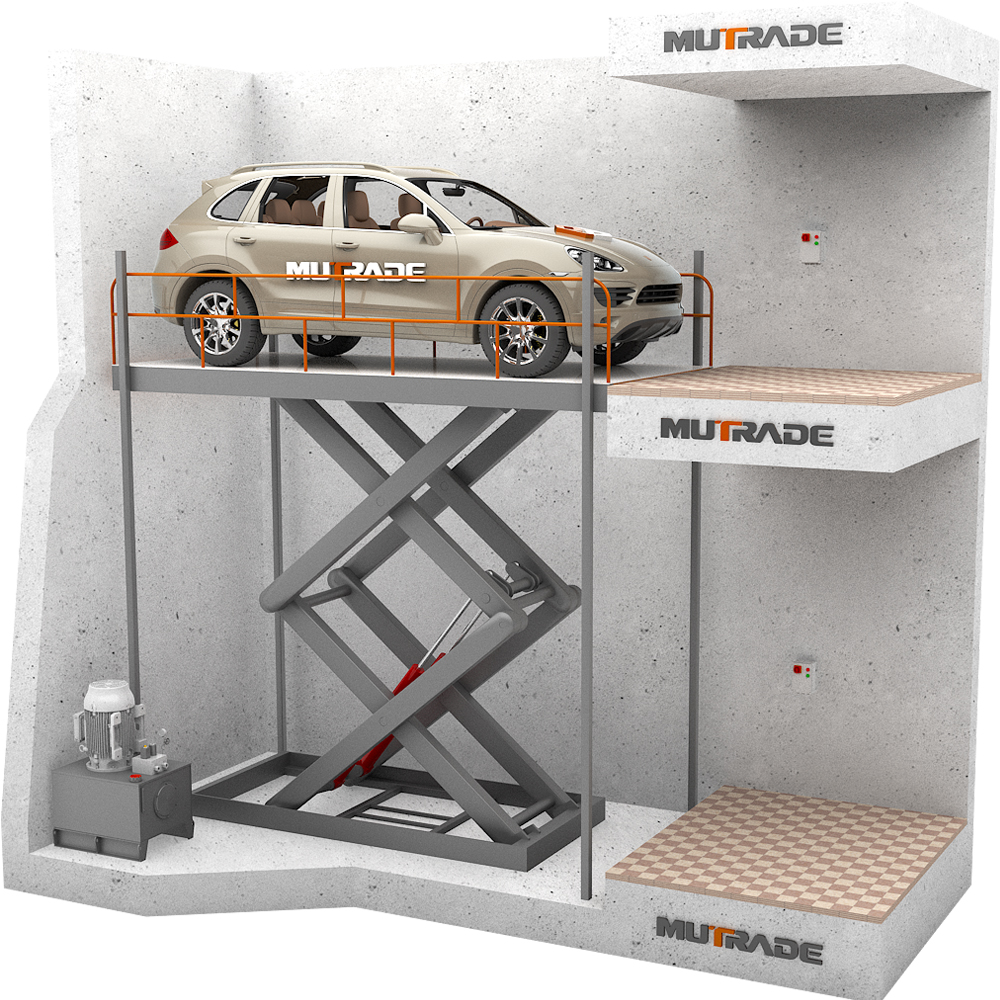

Las cargas dinámicas introducen una complejidad significativa en el modelo de ingeniería. Estas fuerzas ocurren durante las fases de aceleración, desaceleración y frenado de un elevador de automóviles en movimiento . Cuando una cabina completamente cargada se detiene abruptamente, la energía cinética se transfiere directamente al marco estructural. El mecanismo de elevación, los rieles guía y los soportes experimentan picos repentinos de tensión.
Los ingenieros estructurales aplican multiplicadores dinámicos para tener en cuenta estas fuerzas de impacto. Un multiplicador estándar podría aumentar el valor de la carga estática entre un 25 y un 50 por ciento, dependiendo de la velocidad del mecanismo de elevación y la tecnología de frenado. No tener en cuenta el impacto dinámico conduce a la fatiga estructural. Con el tiempo, los ciclos de tensión repetidos debilitan las conexiones, provocando un balanceo excesivo y uniones mecánicas.
El hormigón armado es excepcionalmente pesado. El acero estructural ofrece una relación peso-resistencia muy superior. Al utilizar estructuras de acero, los ingenieros reducen drásticamente el peso muerto de la superestructura. Esta reducción reduce directamente los requisitos de cimentación. Las zapatas más pequeñas y las excavaciones menos profundas ahorran mucho tiempo y recursos materiales durante la preparación del sitio.
Este ahorro de peso se puede reasignar para soportar sistemas de estacionamiento de varios niveles de mayor capacidad. Cuando la estructura del edificio pesa menos, los cimientos pueden soportar con seguridad más vehículos apilados. Los desarrolladores pueden maximizar el espacio vertical sin necesidad de cimientos de pilotes profundos o cimientos extendidos masivos.
Característica del material | Acero estructural | Hormigón armado |
|---|---|---|
Relación peso-fuerza | Alto (estructura más ligera, alta resistencia a la tracción) | Bajo (estructura pesada, alta resistencia a la compresión) |
Impacto de la Fundación | Reduce la carga muerta, permitiendo zapatas más pequeñas | Aumenta la carga muerta, lo que requiere cimientos masivos. |
Eficiencia espacial | Los perfiles delgados maximizan el área útil del piso | Las columnas voluminosas consumen un valioso espacio de aparcamiento |
Manejo de carga dinámica | Excelente flexibilidad a la tracción absorbe la vibración. | Propenso a microfisuras bajo vibraciones repetidas |
El análisis del uso de vigas de ala ancha (en forma de W) y secciones estructurales huecas (HSS) es una práctica estándar en el diseño de sistemas de estacionamiento. Las vigas en forma de W brindan una resistencia excepcional a la flexión para luces de piso largas. Las columnas HSS ofrecen una resistencia a la torsión superior, lo que las hace ideales para soportes verticales expuestos a cargas excéntricas de maquinaria en movimiento.
Minimizar las huellas de las columnas evita la interferencia con los radios de giro de los vehículos y la circulación del muelle de carga. Las voluminosas columnas de hormigón a menudo dictan el diseño de una plataforma de estacionamiento, lo que obliga a los pasillos de entrada a ser ineficientes. Las delgadas columnas de acero permiten a los arquitectos empujar los soportes estructurales hasta el perímetro. Esta estrategia maximiza el volumen interno disponible para el almacenamiento de vehículos.
Los diseños de luz clara eliminan por completo las columnas interiores. Este enfoque maximiza el ámbito operativo para lanzaderas y ascensores automatizados. Sin obstrucciones interiores, los sistemas de estacionamiento robóticos pueden mover vehículos lateral y longitudinalmente sin riesgo de colisión. La carga estructural se transfiere completamente al marco exterior, lo que requiere vigas perimetrales profundas pero brinda una flexibilidad espacial inigualable.
La integración de estructuras de estacionamiento con espacios comerciales en el primer nivel presenta distintos desafíos estructurales. Las zonas comerciales, los caminos peatonales y los carriles de tránsito requieren espacio sin obstáculos. La estructura de acero estructural permite espacios amplios y libres para acomodar muelles de carga a nivel del suelo, despacho de camiones de basura y zonificación minorista.
Las vigas de transición estructurales dirigen cargas verticales pesadas desde los estacionamientos elevados alrededor de los carriles de tránsito del primer nivel. Estos enormes miembros horizontales interceptan las cargas de las columnas de los pisos superiores y las transfieren a puntos de cimentación desplazados. Esta técnica de ingeniería preserva la capacidad de carga de los niveles superiores de estacionamiento mientras mantiene un ambiente abierto y libre de columnas al nivel de la calle.
Las vigas de transición deben dimensionarse para soportar inmensas fuerzas de corte.
La deflexión en los miembros de transición debe controlarse estrictamente para evitar el asentamiento en el piso superior.
Los detalles de las conexiones en los puntos de transición requieren una inspección rigurosa.
Los requisitos de límite elástico para el acero utilizado en huecos de ascensores de alto ciclo son estrictos. El acero al carbono estándar puede no ser suficiente para estructuras sometidas a operaciones continuas y de servicio pesado. El acero de alta resistencia, como ASTM A992, proporciona un límite elástico de 50 ksi, ofreciendo la durabilidad necesaria para entornos de estacionamiento automatizados.
Los marcos rígidos de momento y los marcos arriostrados desempeñan un papel fundamental en el mantenimiento de la verticalidad del eje. Un ascensor para coches requiere una precisión absoluta. Si el eje estructural se tuerce o se inclina, los rieles guía se desalinearán. Los pórticos de momento utilizan conexiones rígidas de viga a columna para resistir fuerzas laterales sin necesidad de arriostramiento diagonal. Los marcos arriostrados utilizan miembros diagonales para crear trayectorias de carga triangulares rígidas, ofreciendo una rigidez lateral superior a costa de cierta flexibilidad arquitectónica.
Se requieren estrictas tolerancias de deflexión para los ascensores de estacionamiento mecánicos. Una deflexión excesiva provoca desalineación del riel y atasco mecánico. Cuando un vehículo pesado sube a una plataforma, las vigas de soporte se doblarán naturalmente. Si esta flexión excede las tolerancias operativas del mecanismo de elevación, el sistema se atascará y provocará daños mecánicos graves.
Los ingenieros estructurales calculan y mitigan la vibración del piso causada por cargas de vehículos en movimiento y maquinaria de elevación de ascensores. La vibración no es sólo una molestia acústica; induce fatiga en las conexiones estructurales. Los ingenieros aumentan la rigidez de las vigas del piso y utilizan diseños de losas compuestas para amortiguar la energía vibratoria. La masa y la rigidez deben equilibrarse para lograr una frecuencia natural aceptable para el sistema de piso.
Los eventos sísmicos impactan severamente las estructuras más pesadas que contienen vehículos apilados. La masa de los vehículos actúa como una fuerza de inercia masiva durante un terremoto. Esta fuerza genera cargas laterales extremas que intentan derribar el edificio.
Los diafragmas de piso desempeñan un papel fundamental en la distribución de las fuerzas sísmicas laterales a los sistemas verticales de resistencia a fuerzas laterales (LFRS). La losa de hormigón, actuando de forma compuesta con la plataforma de acero, funciona como una viga horizontal rígida. Recoge las fuerzas de inercia de los vehículos y las transfiere a los marcos de momento o marcos arriostrados.
La integración de detalles sísmicos es obligatoria. El refuerzo excéntrico permite una fluencia controlada durante un terremoto importante, absorbiendo la energía sísmica y evitando el colapso total. El aislamiento de la base separa la superestructura del edificio del suelo en movimiento, reduciendo drásticamente las fuerzas transmitidas a los mecanismos del ascensor. Los ingenieros deben cumplir estrictamente con los lentes de evaluación estándar de la industria, incluidas AISC Seismic Provisions y ASCE 7.
La planificación de la plataforma requiere un análisis cuidadoso de las interfaces entre el hormigón y el acero. El comportamiento de la losa compuesta bajo cargas concentradas de ruedas dicta el espesor del concreto y el espaciamiento de los montantes de acero. La plataforma debe soportar la presión localizada de los neumáticos del vehículo sin falla por punzonamiento.
Las soluciones de diseño para pendientes de drenaje de cubiertas y sistemas de impermeabilización son fundamentales. Se debe evitar que el agua, las sales para carreteras y los fluidos de automoción goteen sobre las plataformas inferiores y los componentes mecánicos. Los fluidos corrosivos degradan rápidamente los cables de acero, los interruptores de límite y los cilindros hidráulicos.
Implementar una pendiente mínima de drenaje del 1,5% para asegurar un rápido escurrimiento del agua.
Aplique membranas impermeabilizantes elastoméricas sobre todas las plataformas de concreto.
Instale drenajes de zanja en la entrada de la cabina del ascensor para capturar el fluido antes de que ingrese al hueco.
Selle todos los puntos de penetración alrededor de los rieles guía y columnas estructurales.
Las cargas puntuales de las columnas del ascensor de aparcamiento se transfieren directamente a los cimientos. Debido a que las columnas de acero tienen una sección transversal pequeña, concentran un peso inmenso en una huella muy pequeña. Esta concentración crea un alto riesgo de punzonamiento, donde la columna esencialmente atraviesa la base de concreto.
Se necesitan placas base, pernos de anclaje y mecanismos de distribución de carga para evitar esta falla. La placa base actúa como una raqueta de nieve, distribuyendo la carga concentrada de la columna sobre un área más grande de la base de concreto. Los pernos de anclaje aseguran la placa base a la base, resistiendo las fuerzas de elevación generadas por el viento o la actividad sísmica. El tamaño exacto de estos componentes depende de las propiedades geotécnicas del suelo subyacente.
Analizar los costos iniciales de material del acero estructural de alta calidad versus el retorno de la inversión de obtener plazas de estacionamiento adicionales es un ejercicio estándar. El acero de alta resistencia tiene una prima superior a la construcción de hormigón estándar. Sin embargo, el perfil delgado de las columnas de acero recupera los metros cuadrados perdidos.
Los modelos financieros de la eficiencia de la huella en bienes raíces urbanos de alto valor a menudo justifican el gasto inicial. En los centros urbanos densos, una única plaza de aparcamiento tiene un valor inmenso. Si un diseño de acero permite diez espacios adicionales por piso en comparación con un diseño de concreto, la generación de ingresos a largo plazo compensa rápidamente los mayores costos de material. La velocidad de construcción del acero también acelera la finalización del proyecto, lo que permite que la instalación se abra y genere ingresos más rápido.
Evaluar la necesidad de galvanización en caliente (HDG) o recubrimientos intumescentes especializados es vital para el acero expuesto a los gases de escape de los vehículos, las sales de las carreteras y las condiciones climáticas. El acero desnudo se corroe rápidamente en los entornos de estacionamiento. HDG proporciona una unión metalúrgica espesa de zinc que protege el acero subyacente de la oxidación.
La comparación de los ahorros en mantenimiento del ciclo de vida del acero tratado con los mayores costos iniciales de fabricación revela una clara ventaja. Si bien HDG aumenta el presupuesto inicial de fabricación, elimina la necesidad de repintar y parchar estructuras durante décadas. Los recubrimientos intumescentes brindan la resistencia al fuego necesaria, expandiéndose bajo calor extremo para aislar el acero y mantener la capacidad de carga durante el incendio de un vehículo.
Los obstáculos regulatorios comunes incluyen requisitos estrictos de clasificación de incendios para estructuras de acero que albergan vehículos. Los municipios suelen clasificar los aparcamientos automatizados de forma diferente a los garajes en rampa tradicionales. Los sistemas de extinción de incendios, las rutas de salida y la protección contra incendios estructurales deben alinearse con interpretaciones locales específicas del Código Internacional de Construcción (IBC).
La colaboración temprana con ingenieros estructurales y autoridades competentes garantiza que los criterios de diseño cumplan con códigos de estacionamiento mecánico específicos. No asuma que los códigos de garaje estándar se aplican a los sistemas automatizados. Las conversaciones proactivas con los jefes de bomberos y los inspectores de construcción evitan rediseños costosos al final de la fase de construcción.
La desalineación entre las tolerancias del acero fabricado y las estrictas tolerancias de instalación de los rieles guía del ascensor es un riesgo importante. Los edificios de acero se asientan y desvían de forma natural. Los ascensores mecánicos requieren ejes rígidos y aplomados para funcionar sin problemas. Si el marco de acero se monta fuera de plomada, los rieles guía no se podrán instalar correctamente.
La utilización del modelado de información de construcción (BIM) y la detección de conflictos 3D durante la fase de diseño mitiga este riesgo. BIM permite a los ingenieros superponer los esquemas de elevación mecánica sobre el modelo de acero estructural. Este ensayo digital identifica conflictos físicos y problemas de tolerancia antes de que comience la fabricación, lo que garantiza una integración perfecta en el sitio.
Una mala calidad de la soldadura o un tensado incorrecto de los pernos comprometen la capacidad de carga de toda la estructura. Una sola conexión defectuosa en un marco de momento puede alterar la trayectoria de la carga, sobrecargando los miembros adyacentes y provocando una falla localizada.
Exigir talleres de fabricación certificados (por ejemplo, certificados AISC) y pruebas no destructivas (NDT) de terceros durante el montaje en el sitio no es negociable. Los métodos END, como las pruebas ultrasónicas o la inspección por partículas magnéticas, verifican la integridad de las soldaduras críticas. Los inspectores también deben verificar que todos los pernos de alta resistencia estén tensados según las especificaciones exactas requeridas por los planos estructurales.
El acero estructural sigue siendo el material preferido para los sistemas de estacionamiento automatizados porque ofrece una resistencia excepcional, un excelente rendimiento de carga y una eficiencia espacial superior. Al combinar un análisis estructural preciso, configuraciones de acero optimizadas, diseño sísmico y un riguroso control de calidad, los desarrolladores pueden construir instalaciones de estacionamiento que ofrezcan seguridad a largo plazo, confiabilidad operativa y máximo retorno de la inversión.
Trabajar con un fabricante experimentado de sistemas de estacionamiento es igualmente importante para garantizar la precisión de la ingeniería y el éxito del proyecto. Mutrade Industrial Corp. se especializa en sistemas avanzados de estacionamiento automatizado, soluciones de estacionamiento personalizadas y soporte integral de ingeniería. Con un diseño estructural innovador, una estricta gestión de calidad y una amplia experiencia en proyectos internacionales, ayudamos a desarrolladores, arquitectos y contratistas a ofrecer sistemas de estacionamiento seguros, duraderos y de alto rendimiento para una amplia gama de proyectos comerciales y residenciales.
Iniciar un estudio de viabilidad integral que incluya un análisis de carga preliminar y una revisión geotécnica.
Contrate una empresa de ingeniería estructural con experiencia en multiplicadores de carga dinámica e integración mecánica de alto ciclo.
Utilice el software BIM para realizar la detección de conflictos 3D entre el modelo de acero estructural y los esquemas de elevación mecánica.
Consulte con las autoridades competentes locales al principio de la fase de diseño para aclarar los requisitos de cumplimiento sísmico y de clasificación contra incendios.
R: Los sistemas comerciales estándar normalmente soportan de 4000 a 7000 libras por compartimento para vehículos. La estructura de acero estructural subyacente dicta el número máximo de módulos apilados. Las vigas de ala ancha de alta resistencia y las columnas de alta resistencia permiten a los ingenieros apilar de forma segura varios vehículos pesados sin exceder las capacidades de carga de los cimientos ni los límites de deflexión.
R: Concentra un peso inmenso en cargas puntuales específicas en las bases de las columnas. Durante el funcionamiento, el ascensor genera fuerzas de impacto dinámicas a partir de la aceleración y el frenado. Los marcos de acero recogen estas fuerzas estáticas y dinámicas y las distribuyen a través de placas base y pernos de anclaje en la base de hormigón para evitar el corte por punzonamiento.
R: La carga muerta se refiere al peso estacionario permanente del marco de acero estructural, las plataformas de concreto y la maquinaria fija. La carga viva representa el peso variable y temporal de los vehículos, las cabinas de ascensor en movimiento y las fuerzas dinámicas generadas durante la elevación y transferencia de las cabinas.
R: El acero estructural ofrece un perfil más delgado, lo que maximiza el espacio utilizable para el almacenamiento de vehículos. Maneja las tensiones de tracción dinámicas y las vibraciones de la maquinaria en movimiento mucho mejor que el hormigón rígido. Además, el acero reduce significativamente el peso muerto total del edificio, lo que reduce los costos de cimentación y acelera los tiempos de construcción.
R: Los códigos sísmicos requieren la integración de sistemas resistentes a fuerzas laterales. Los ingenieros deben diseñar diafragmas de piso robustos, marcos resistentes a momentos y refuerzos laterales para absorber y disipar las enormes fuerzas de inercia generadas por los vehículos apilados durante un terremoto, evitando el colapso estructural y las fallas mecánicas.
R: La deflexión debe mantenerse al mínimo absoluto, a menudo L/400 o más estricto. Una flexión o balanceo excesivo en el marco estructural hace que los rieles guía del ascensor se desalineen. Esta desalineación provoca atascos mecánicos graves, desgaste acelerado de los componentes de elevación y posibles fallos del sistema.
R: La planificación adecuada de la pendiente de la plataforma y las membranas elastoméricas impermeables evitan el escurrimiento corrosivo. Los vehículos transportan humedad, sales de carretera y fluidos automotrices. Sin un drenaje adecuado, estos elementos corrosivos gotean sobre los niveles inferiores, comprometiendo la capacidad de carga de las estructuras de acero y acelerando el desgaste de los componentes mecánicos.
